Hunter esőztető szórófej szett KPE d25 mm csőhöz (SS530 sáv széléről)
|
Leírás és Paraméterek

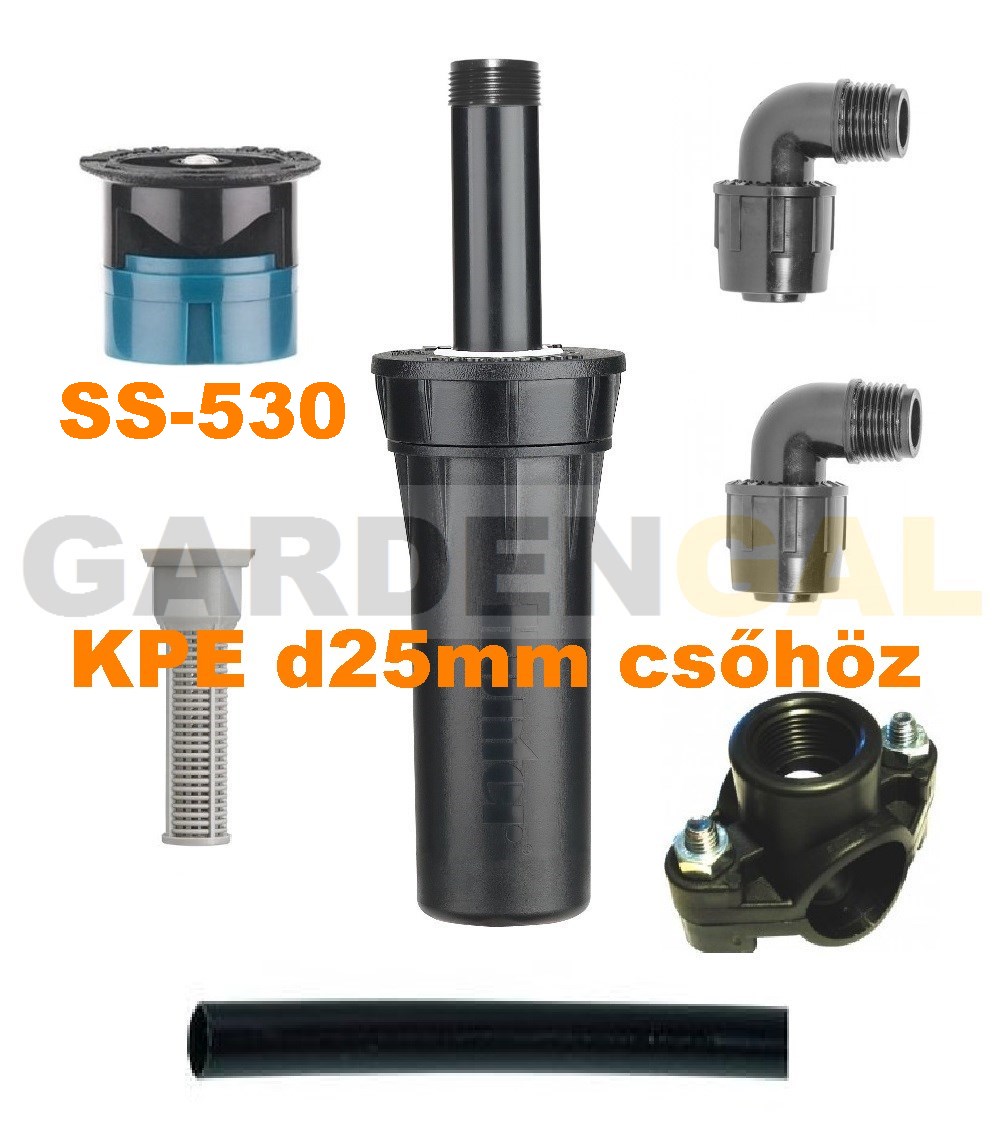

A szett tartalmazza:
- 1 db Hunter Spray állítható fúvókát szűrővel,
- 1 db Hunter PROS szórfejházat,
- 1 db megfúrós idomot KPE d 25mm csőhöz,
- 2 db LPE d 20mm külső menetes könyököt,
- 1 m LPE d 20mm csövet.
A termékről:
A szórófej és a fúvóka végzi a tényleges víz kijuttatást. A Hunter állítható szögű fúvóka használata egyszerű. Mivel állítható 0-360°-ban így rendkívül praktikus is, a szabálytalan területek, kanyargós, íves járdák is öntözhetővé vállnak. Jól tűri a szennyezett vizet, a fúvóka tartozéka a szűrő, melynek alkalmazásával minimalizálható az eltömődés veszélye.
A megfúrós idom a csőre rászerelve, egy belső menetes csatlakozást hoz létre anélkül, hogy a csövet elvágnánk. Így megcsapolhatjuk a csövet, létrehozva egy bekötési lehetőséget akár a szórófej részére. A megfúrós idomban lévő gumitömítés biztosítja, hogy a csövön a kifúrt lyuk mellett ne legyen szivárgás, így azt külön tömíteni nem kell. A menetes részt viszont minden esetben tömítenünk kell, teflonszalaggal vagy Loctite tömítő zsinórral.
Az idom egyik vége tokos a másik vége menetes. Az idom egyik végére az LPE csövet a másik végére a belső menetes öntözőfejet és szintén belső menetes megfúrós idomot szereljük.
Felhasználási javaslat:
Felszereljük a csőre a megcsapoló hidat. A megfúrós idomban lévő gumitömítés biztosítja, hogy a csövön a kifúrt lyuk mellett ne legyen szivárgás, így azt külön tömíteni nem kell.
Betekerjük az idomokat a szerelvénybe és a szórófejházba. Az LPE csővel összekötjük a szórófejet a zónavezetékkel. Szerelésnél merőlegesre vágott csővég szükséges, melyet legkönnyebben csővágó ollóval vagy egy éles késsel tudunk elérni. A tokos részt nem kell tömítenünk, a menetes részt viszont minden esetben, teflonszalaggal vagy Loctite tömítő zsinórral.
A Pro- Spray fej tetején egy szürke védőkupak van. Beüzemeléskor a fejet ezen keresztül tudjuk átmosatni. Víznyomás hatására a kupakon lévő billenő füllel ellátott résen távozik a szereléskor esetlegesen keletkező szennyeződés. Majd ezt követően a védőkupakot megfogva, ki tudjuk húzni a kiemelkedő részt, a fúvókatartót a fejből, és így könnyedén beszerelhető a fúvóka. A fúvókatartót eltekerve fixálhatjuk a fúvóka öntözési irányát. Bármely belső menetes fúvókával telepíthető. Védőkupak eltávolítása után betekerjük a fúvókát.
A fúvókán lévő bordázott lehetővé teszi a szerszám nélküli állítását. A fúvóka tetején lévő állító csavarral a szórás sugara csökkenthető 25%-kal, ilyenkor még nem változik a szóráskép. Jobb oldal fix.
MŰSZAKI TULAJDONSÁGOK | |
Gyártó | Hunter, Irritec |
Típus | Spray szórófej szett KPE d25mm csőhöz |
Szórófej adatok | |
Kiemelkedés | 10cm |
Bemeneti csatlakozás | BM ½” |
Visszacsapó szelep | nincs, de utólag is szerelhető |
Nyomásszabályzós | nem |
Spray fúvóka adatok | |
Öntözési sugár | sáv szélről1,5 x 9m |
Megfúrós idom adatok | |
Cső átmérő | 25 mm |
Csatlakozás | BM 1/2" |
LPE cső adatok | |
Külső átmérő | 20 mm |
Maximális nyomás | 3,2 bar |
